シート関係図

データベース内に多数のシートがあり、マルチバージョンシート、リンクと読み込み、子テーブルから新しいフォームを作成、他のフォームからのリンクを表示 などの機能でシート同士が連携している場合、シート関係図を生成して、シート間の関係を可視化し、データベース管理に役立てることができます。

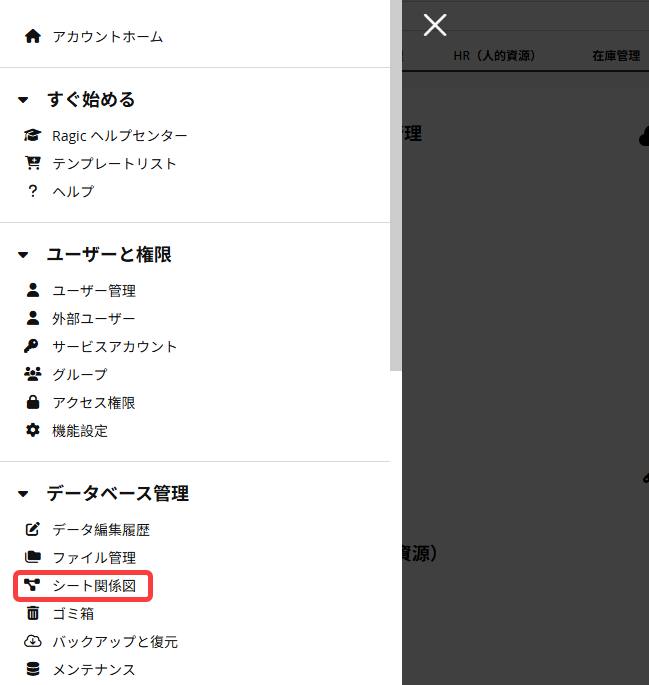

画面左上のハンバーガーアイコンから データベース管理 を開き、シート関係図 を選択してください。

新規図の作成

1. +新規図の作成 をクリックします。

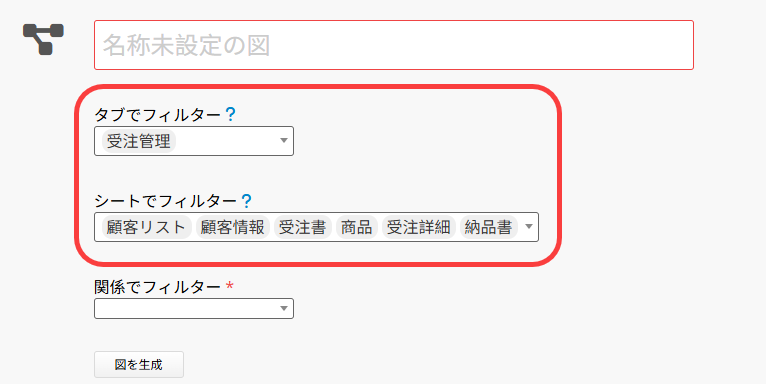

2. フィルター条件を設定します。

フィルターなし：データベース内のすべてのシートの関係図を表示します。

タブでフィルター：選択したタブ配下のすべてのシートの関係を表示します。

シートでフィルター：選択したシートを起点として、関連するシートの関係を表示します。

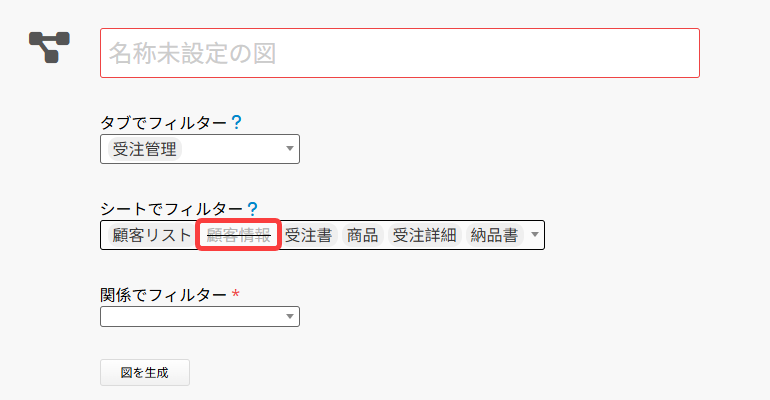

タブ名またはシート名をクリックすると、フィルター対象から除外できます。

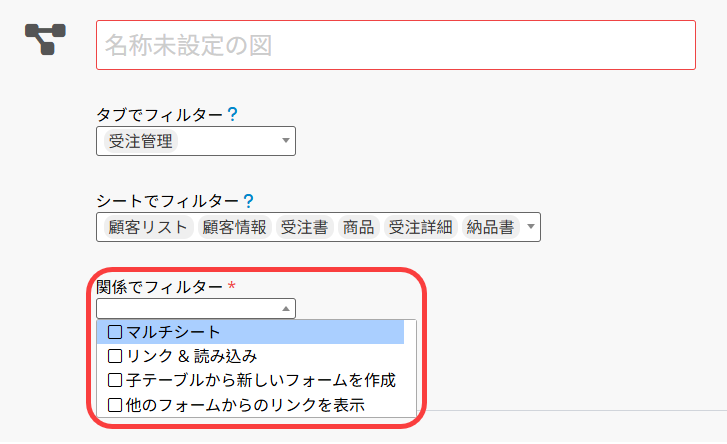

3. 関係でフィルターを設定します。

含める関係を、マルチバージョンシート、リンクと読み込み、子テーブルから新しいフォームを作成、他のフォームからのリンクを表示 から選択します。

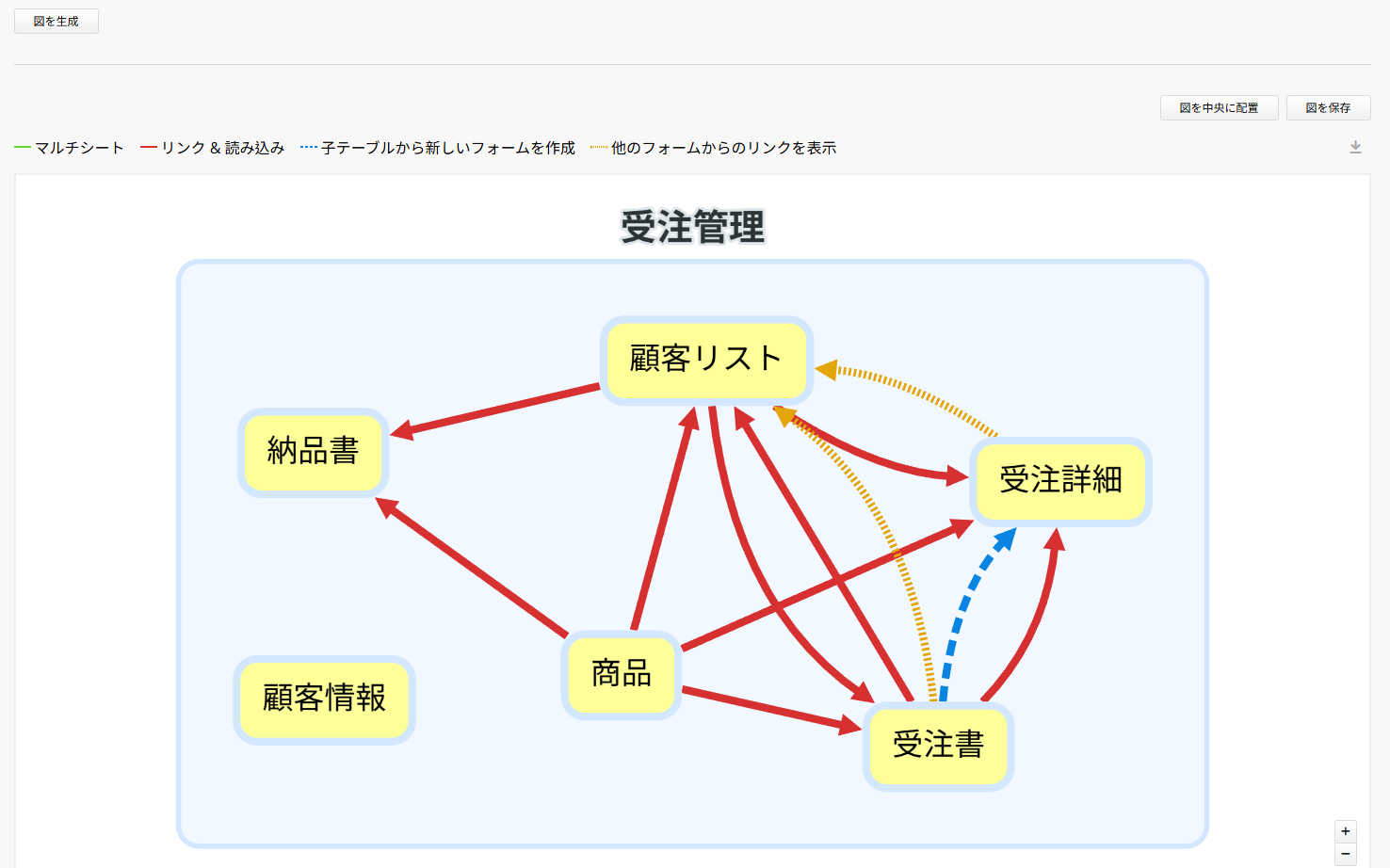

4. 図を生成 をクリックすると、下のプレビュー画面に図が生成されます。

図には、フィルター対象のシート／タブ、およびそれらと関係のある関連シートが表示されます。タブが異なるシートは、判別しやすいように別の色の枠で表示されます。

関係図の調整と保存

マウスのスクロールホイールで拡大／縮小でき、タブやシートの枠をドラッグして配置を変更できます。図を中央に配置 をクリックすると、元のサイズと位置に戻ります。シート名をクリックすると、新しいブラウザタブでそのシートが開きます。

調整後、上部で図に名前を付け、図を保存 をクリックしてください。

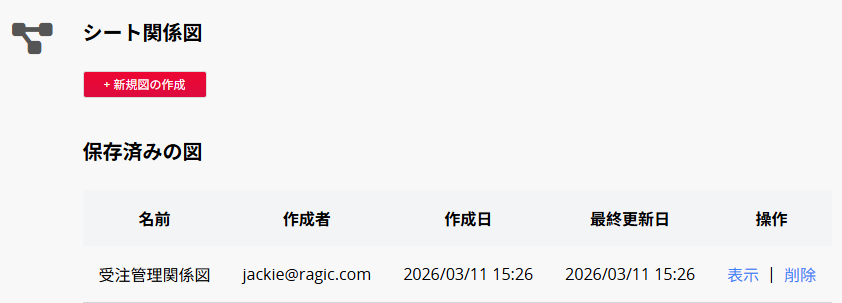

シート関係図 ページに戻ると、保存した図を確認したり、不要になった図を削除したりできます。

注意事項

1. SYSAdmin のみが シート関係図 機能にアクセスできます。

2. 図の更新および保存は作成者のみが行えます。他の SYSAdmin は閲覧できますが、変更はできません。
