Lorsque votre base de données contient de nombreuses feuilles interconnectées avec des fonctions comme Versions multiples, Lier et charger, Nouvelle feuille à partir d'une sous-table, ou Afficher les références de feuilles existantes, vous pouvez générer un diagramme des relations entre feuilles pour visualiser les relations entre les feuilles et mieux gérer votre base de données.

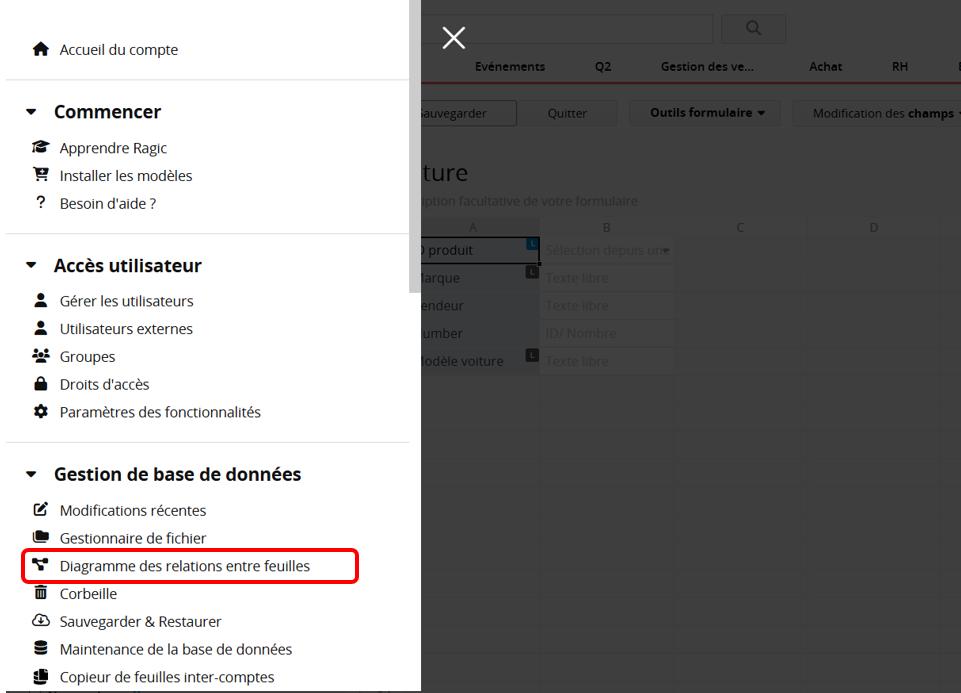

Accédez à l’icône à trois barres horizontales en haut à gauche de votre écrant et sélectionnez Diagramme des relations entre feuilles dans Gestion de base de données.

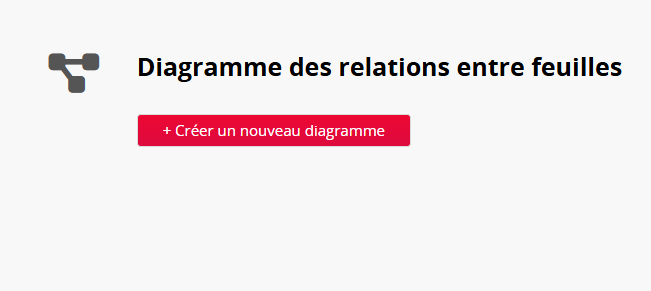

1. Cliquez sur Créer un nouveau diagramme.

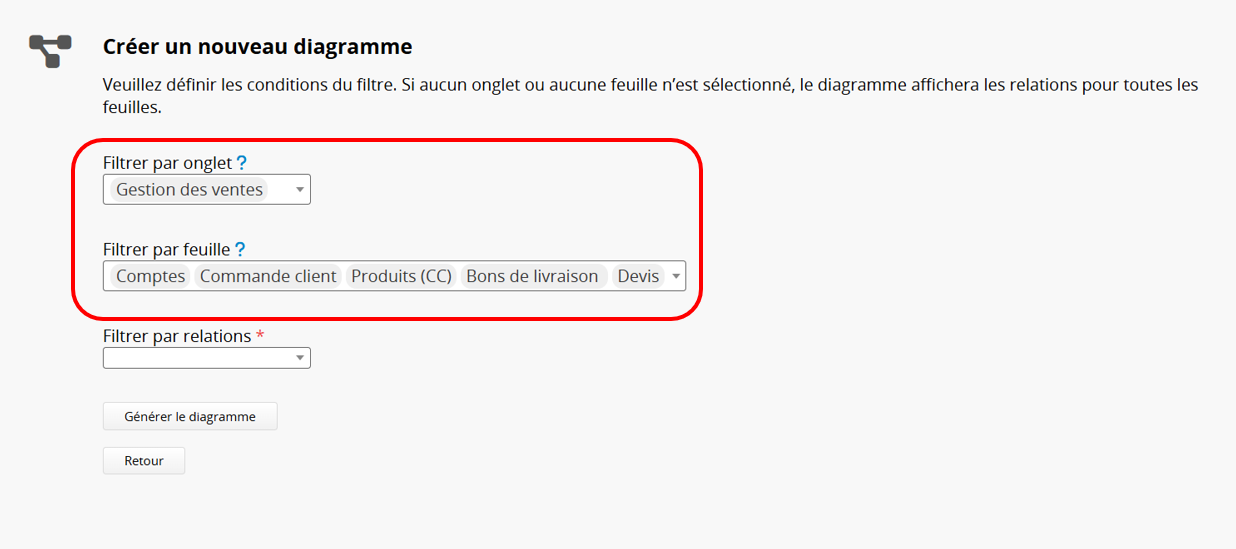

2. Définissez les conditions de filtrage.
Aucun filtre : affiche le diagramme des relations de toutes les feuilles de la base de données.
Filtrer par onlget : affiche les relations pour toutes les feuilles sous l’onglet sélectionné.
Filtrer par feuille : affiche toutes les relations de feuilles liées en partant de la feuille sélectionnée.

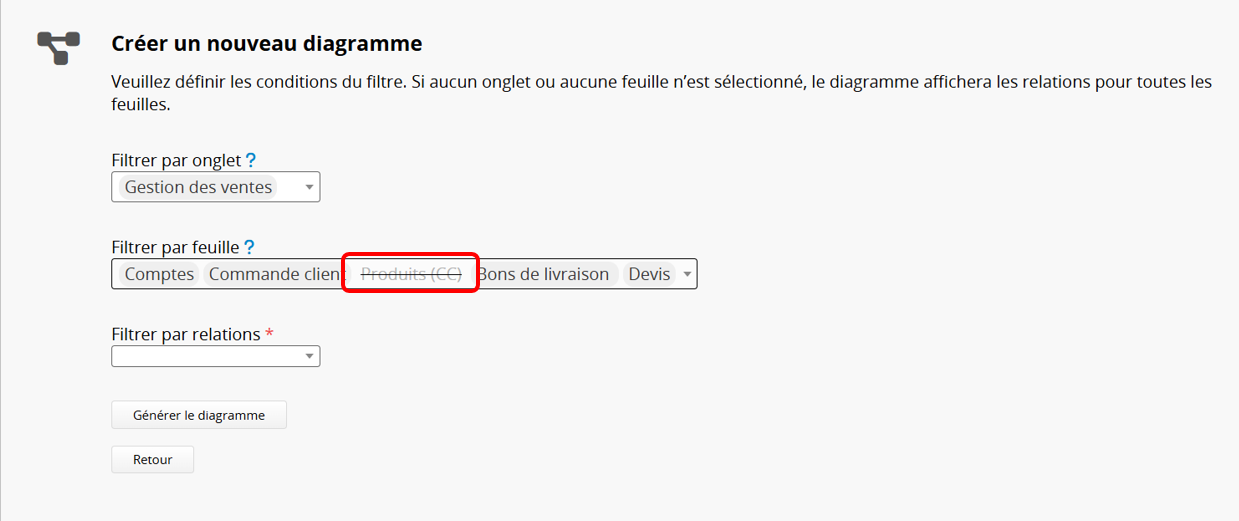

Vous pouvez cliquer sur le nom d’un onglet ou d’une feuille pour le retirer du filtre.
3. Définissez le filtre par relations.
Choisissez quelles relations inclure : Versions multiples, Lier et charger, Nouvelle feuille à partir d'une sous-table, ou Afficher les références de feuilles existantes.
4. Cliquez sur Générer le diagramme pour créer le diagramme dans la fenêtre d’aperçu ci-dessous.

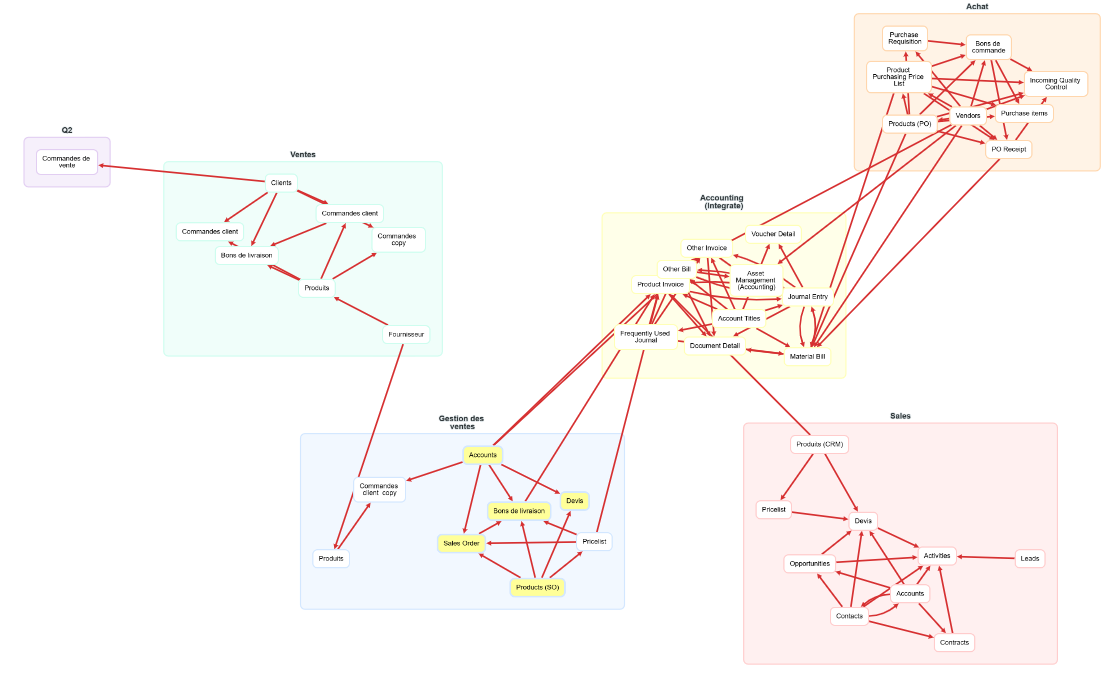

Dans le diagramme, vous verrez les feuilles filtrées, les onglets et les feuilles liées ayant des relations entre elles. Les feuilles sous différents onglets seront affichées dans des encadrés de différentes couleurs pour faciliter leur identification.
Vous pouvez utiliser la molette de la souris pour zoomer ou dézoomer, et faire glisser les onglets ou les encadrés de feuilles pour les repositionner. Cliquez sur Centrer le diagramme pour le rétablir à sa taille et position d’origine. Cliquer sur le nom d’une feuille l’ouvrira dans un nouvel onglet du navigateur.

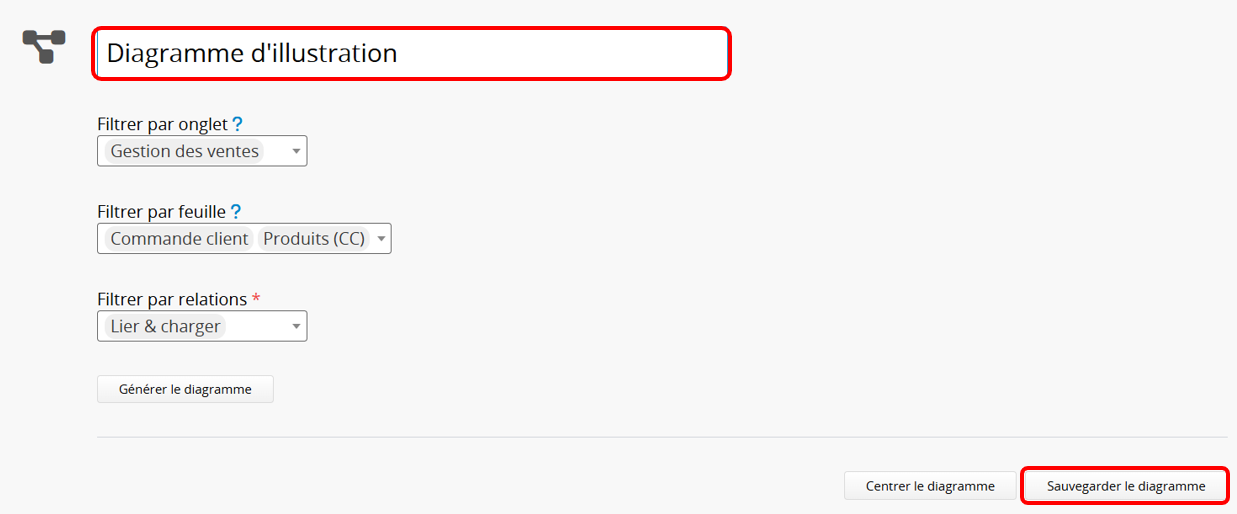

Après ajustement, nommez le diagramme en haut et cliquez sur Sauvegarder le diagramme.
Lorsque vous revenez à la page Diagramme des relations entre feuilles, vous pouvez afficher les diagrammes enregistrés ou supprimer ceux dont vous n’avez plus besoin.
1. Seuls les SYSAdmins ont accès à la fonctionnalité Diagramme des relations entre feuilles.
2. Un diagramme ne peut être mis à jour et enregistré que par son créateur. Les autres SYSAdmins peuvent le visualiser mais ne peuvent pas le modifier.
